YC-200 200L多功能提取浓缩回收机组-中试型多功能提取罐

  • 适合天然产物,中草药,食品配料,调味品,咖啡,食品等的提取和浓缩;
  • 一体化结构,操作方便;
  • 低噪音真空泵技术;
  • 低温提取和低温浓缩技术。

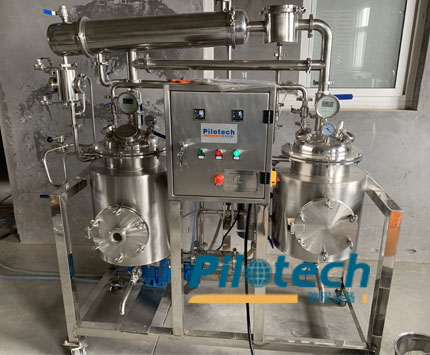

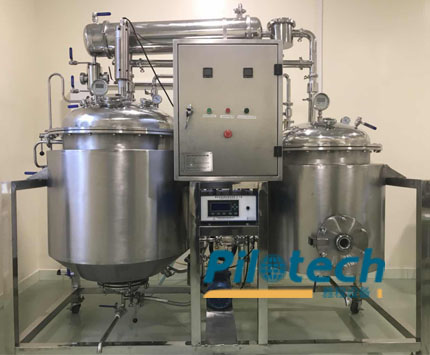

雅程200L多功能提取浓缩回收机组-中试型多功能提取罐

雅程YC-200200L多功能提取浓缩回收机组-中试型多功能提取罐是我司在借鉴国内外同类产品的基础上研究开发的新产品,适用于中草药和天然产物的提取浓缩和挥发性芳香油的回收,浓缩比重1.1-1.38。设备组成:提取罐,回流冷凝器,回流冷却器,芳香油收集器,提取罐过滤器,列管式加热器,蒸发器,回收冷凝器,回收冷却器,收集罐,不锈钢机架及连接管阀件、仪表等

设备功能:静态提取,常压热回流水提或醇提,渗漉提取,常压外循环浓缩,常压浓缩,真空减压浓缩 (可选配在线超声波提取功能).

eBookCover
Sr.no Parameter 200L多功能提取浓缩回收机组-中试型多功能提取罐
1 加热功率 48000W
2 电源 380V
3 提取罐有效容积 0.2m³
4 材质 SUS 304 Stainless Steel
5 真空度 0~-0.08MPa
6 温控精度 ±2℃
7 冷却水 3.5t/h
8 冷却水压力 <0.3pa
9 触摸屏 可选
10 罐体 three-decker/outer insulation/intermediate heating

11





















配置











Stainless steel extractor(10L)

Tube array condensator

coiled tube condenser

oil-water separator

pipeline sight glass

Stainless steel water ring pump

Omron temperature controller

Stainless steel extract blue

heater

Sanitary safety valve

control cabinet

connection with pipe Tube Fitting Valve

12 冷凝面积 2.8㎡
13 冷却面积 1.8㎡
14 蒸发量 40-45kg/h

16

应用范围



Chinese herbal medicine/natural product/ cosmetics/foodstuff

Ultrasonic extraction(optional)/Dynamic extraction/Volatile aromatic oil recovery….

一、雅程200L多功能提取浓缩回收机组-中试型多功能提取罐主要特点

1)占地面积小,仅需4~5M2,接上水和电就可使用,最小投料量10KG,最大投料量40KG。

2)提取系统配有回流冷凝器、回流冷却器、油水分离器,可有效的回收物料中挥发性芳香油。

3)导热油或水循环加热(夹层无压力),加热均匀。

4)机组自带蒸发浓缩器,浓缩效率更高,浓缩比重可达1.1~1.3。

5)是天然植物药提取方面的中试设备,适用于科研机构、大专院校、医院、药厂、食品行业对中草药液、茶汁和果汁等物质的提取、浓缩以及有机溶剂的回收。

6)它集多功能提取、真空浓缩与芳香油回收为一体,可进行热回流循环提取,渗漉提取,浓缩,常规提取,浓缩等操作,简化了操作程序

7)由于整个提取浓缩、与回收是在封闭的流路中进行,因而避免了“跑”、“冒”、“漏”等现象

8)机组与物料接触部分全部采用不锈钢制造,能在负压,常压状态下工作。

9)低温浓缩,保证产品质量,动态循环蒸发,提高了换热效率,有效解决换热效率随浓度增高而降低问题,节约能耗,提高工效

10)药渣通过浸提篮提升出料,极大的改善工作环境和提升工作效率

11)在线超声波提取功能可选: 采用聚能式超声波发生器,由于超声波独具的物理作用、空化作用能促使植物细胞组织破壁或变形,溶质的质点间的振动、加速度冲击、声压剪切等效应力加强,物料形成局部点的极端高温高压使大体积的中药材可充分接触到超声波探头,加速原料药内有效成分的均匀析出,提取率比传统工艺显著提高。超声波提取是常温提取,有效减少热敏性成分的丧失。可选频率范围:15KHz、20KHz、28 KHz、30 KHz、35 KHz、40 KHz、50 KHz、60KHZ。



二、雅程200L多功能提取浓缩回收机组-中试型多功能提取罐技术参数

1、提取罐容积:0.2m3,原料投料量:10~40Kg/批,最小投料量10KG,不锈钢三层结构,外层聚氨酯发泡保温,中间层加热,内层抛光,带药材浸提蓝

2、系统配置:不锈钢提取罐(200L)、列管式冷凝器(冷凝面积6M2)、盘管式冷却器(冷凝面积1M2)、油水分离器(可回收物料中挥发性芳香油)、不锈钢浓缩罐(50L),不锈钢管道过滤器,管道视镜、不锈钢水环式真空泵(功率2.5KW)、欧姆龙温控仪,真空表,不锈钢药材浸提蓝,电加热器(总功率35KW),卫生级安全阀,电气控制柜,连接管道管件阀门等。

3、机组自带蒸发浓缩器,蒸发量(清水):15~40 Kg/h, 低温浓缩,动态循环蒸发,有效解决换热效率随浓度增高而降低问题,节约能耗,提高工效,浓缩效率更高,浓缩比重可达1.1~1.3(中药浸膏)。
4、蒸发室真空度: 0~-0.08MPa
5、提取温度可以控制设定,温控精度:±2℃。
6、加热功率:380V/35Kw
7、冷却水耗量: 2t/h,冷却水压力:< 0.3 MPa
8、导热油循环加热(夹层无压力),加热均匀, 是天然植物药提取方面的中试设备,适用于对中草药液、茶汁和果汁等物质的提取、浓缩。
10、集多功能提取、真空浓缩与有机溶剂回收为一体,可进行热回流循环提取,渗漉提取,浓缩,常规提取,浓缩等操作,简化了操作程序
11、机组与物料接触部分全部采用不锈钢制造,能在负压,常压状态下工作。
12、药渣通过网状浸提篮提升出料

13、主体材料,SUS304,外形尺寸:2500X1100X2300   mm

14、10L 20L 50L 100L多功能提取浓缩回收机组可选
